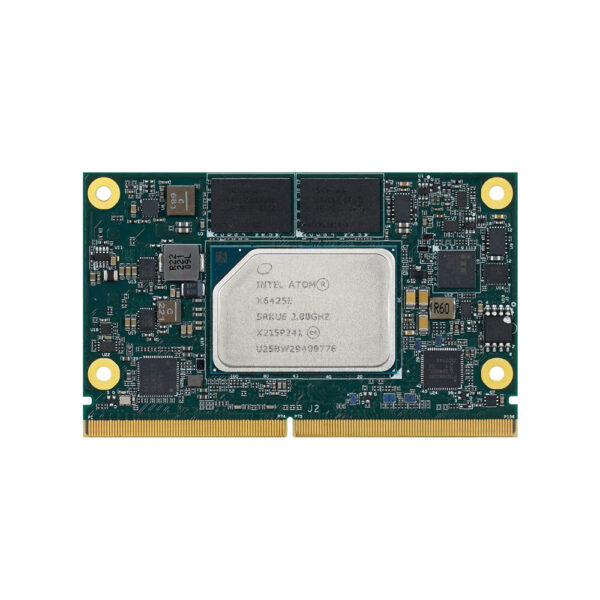

PSMC-M1014

SMARCTM Module with Intel® Elkhart Lake family processor

PSMC-M1014

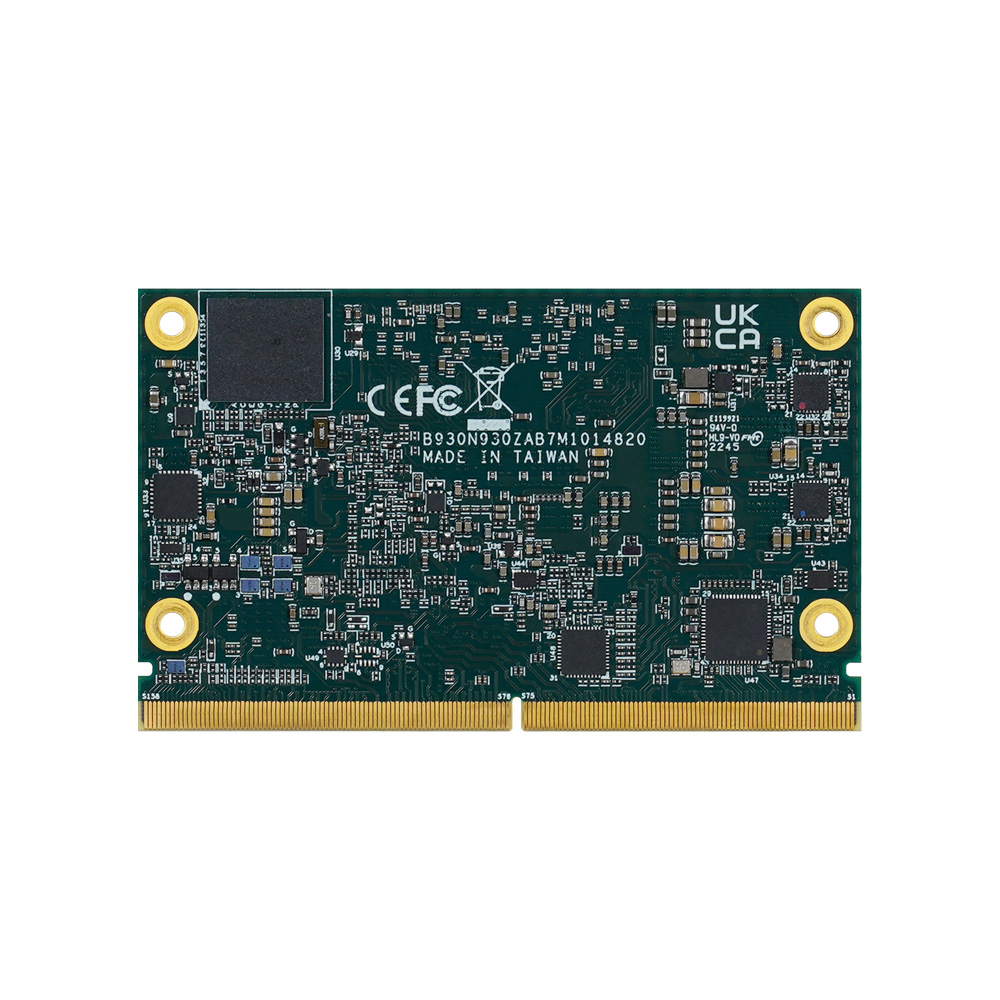

PSMC-M1014 - 画像 (2)

Features

  • Intel® AtomTM x6000E / Pentium® / Celeron® processors
  • On Board LPDDR4 SDRAM up to 8GB
  • Support 24-bit LVDS, HDMI/DP output
  • Dual GbE(Opt.), Four PCI Express lanes, two USB 3.0 and up to six USB 2.0
  • One SATA 3.0, on Board eMMC 5.0, on Board TPM(Opt.)

SMARC®モジュール、PSMC-M1014は、Intel® Elkhart Lakeファミリーのプロセッサを搭載しており、低電力、低コスト、高性能を求めるアプリケーション向けに設計された、汎用性の高い小型フォームファクタコンピュータモジュールです。PSMC-M1014は、サイズ82mm×50mmで、前世代のApollo Lakeの後継となるIntel Elkhart Lakeプラットフォームを搭載しています。PSMC-M1014は、優れたコンピューティングエンジンとグラフィックスエンジンを備え、4Kディスプレイ(4096 x 2160 @ 60Hz)をサポートしながらも、消費電力の増加を抑え、TDPが6Wから12Wへと向上しました。さらに、PSMC-M1014は2GB～8GBのオンボードLPDDR4メモリを搭載し、前世代よりも最大3200MT/sのデータ転送速度で、約30%速い性能を発揮します。

General
CPU

Intel® Celeron® N6210, Dual cores, 1.2 GHz, 6.5W TDP
Intel® Celeron® J6412, Quad cores, 2.0 GHz, 10W TDP
Intel® Atom® x6211E, Dual cores, 1.3 GHz, 6W TDP
Intel® Atom® x6413E, Quad cores, 1.5 GHz, 9W TDP
Intel® Atom® x6425E, Quad cores, 2.0 GHz, 12W TDP

Cache

4 MB L3 cache

Memory

Onboard 2G/ 4G/8G LPDDR4 with 3200 MT/s
Dual memory channel, 64bit
In Band-ECC (Intel® Atom® CPU)

Storage

eMMC 5.0 onboard flash up to 64 GB

DisplayPort Interface
LVDS

24-bit Dual Channel LVDS up to 1920×1200@60Hz

Or eDP 1.3 (4096 x 2160p @ 60Hz) (signal shared with LVDS by BOM select)

DDI2

DisplayPort 1.4 up to 8K(7680×4320)@30Hz/ 4K(4096×2160) @60Hz
Or HDMI 2.0b up to 4K(4096×2160) @60Hz

Ethernet

Up to 2x Intel® i226

Audio
Intel® High Definition Audio
I/O Interfaces
PCIe

4x PCIe x1 or 1x PCIe x4 Gen3

USB

4x USB2.0 l 2x USB 3.1/2.0

SATA

1x SATA 3.0 (6 Gbit/s)

Other I/O Interfaces

1x SDIO, 1x SATA 3.0, 4x I²C from SoC, 1x I²C (EC optional), 1x SMBus(EC optional), 2x HSUART, 2x UART, 12x GPIO

Video
GPU Feature Support

Intel® Gen 11 LP Graphics supporting DirectX 12 |
OpenGL 4.5 OpenCL 1.2 | OpenGL ES 3.1 | HW accelerated video decoding HEVC/H.264/MPEG2/VP9/VC-1/WMV9/MJPEG |
Encoding HEVC/H.264/VP9/MJPEG HDCP 1.4/2.3
for 4K premium content protection

Embedded BIOS

AMI UEFI with Fast Boot support l Display Auto Detection l Flash Update l Password Lock l OEM Logo for startup screen

Mechanical and Environmental
Form FactorSMARC 2.1
Dimension

SMARC module, 82 mm x 50 mm

Operating Temperature

Commercial: 0°C to +60°C
Industrial: -25oC to +85oC

Humidity

10-90% RH operating, non-condensing
5-95% RH storage (and operating with conformal coating)

Power
Standard Input5V DC ±5%
Power ManagementACPI 5.0 compliant with battery support
Power Consumption6W~12W (CPU)
Operation SystemWindows 10 Enterprise, Windows 10 IoT, Linux
